Устройства измерения давления

Преобразователи давления

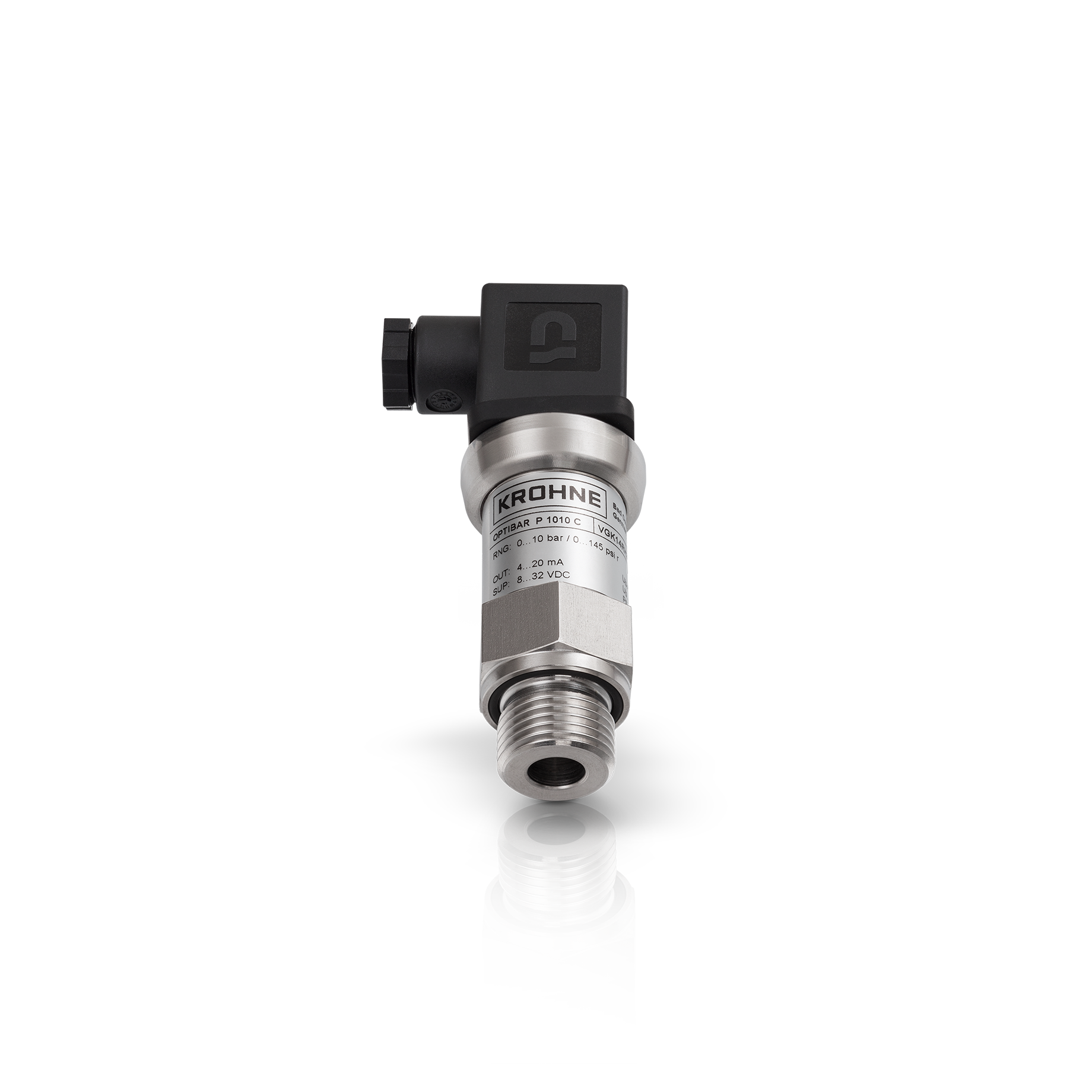

OPTIBAR P 1010

Преобразователь давления для измерения давления и уровня в основных применениях

  • Ультракомпактная конструкция с утопленной мембраной из нержавеющей стали
  • До 600 бар
  • Резьба: 1⁄4, 1⁄2 NPT (наружная); G1⁄4, G1⁄2 (наружная)
  • 2-проводный 4…20 мА

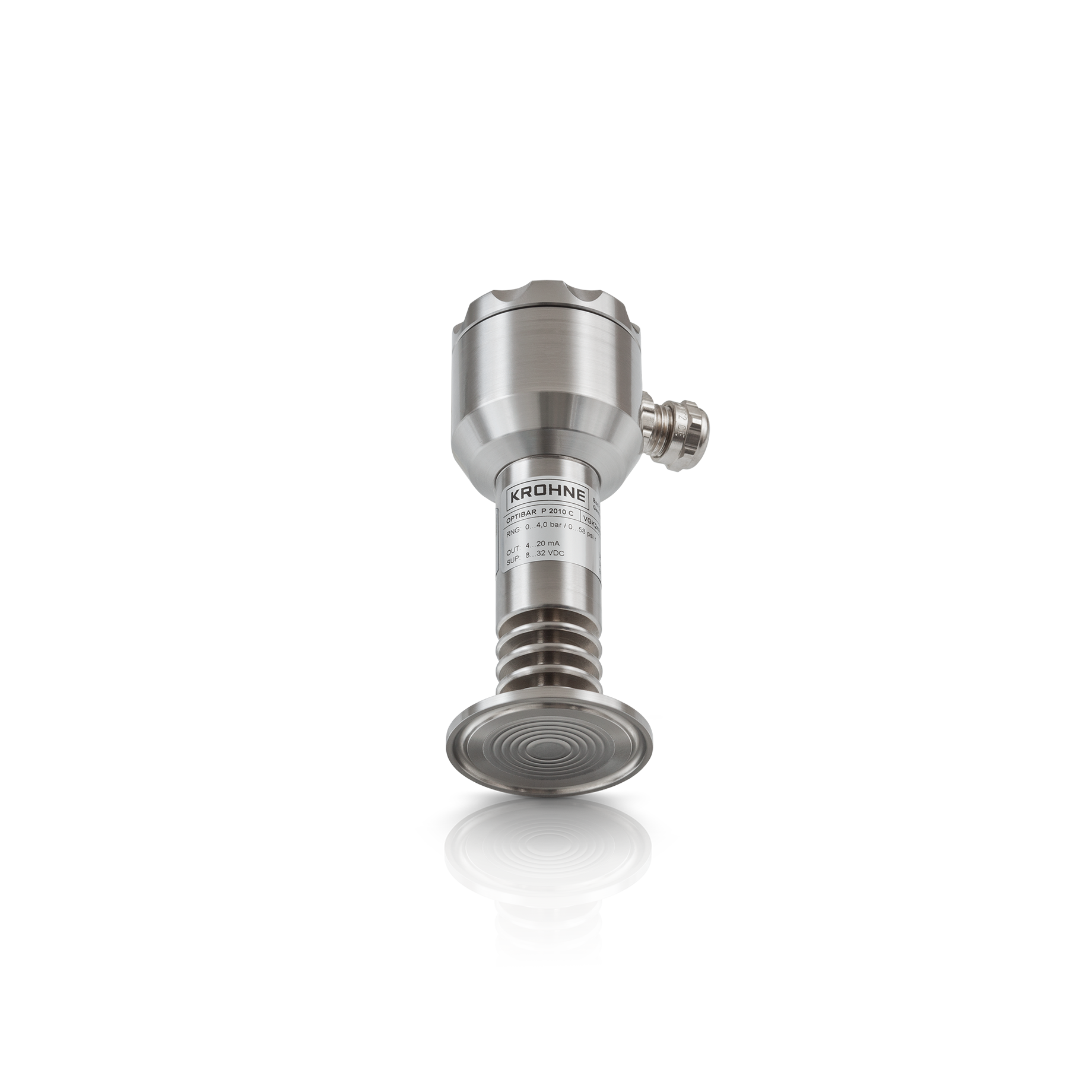

OPTIBAR P 2010

Преобразователь давления для измерения давления и уровня в гигиенических применениях

  • Ультракомпактная конструкция с установленной заподлицо мембраной: с сертификацией 3А
  • 0,1…40 бар; макс. +150°C (для процессов SIP/CIP)
  • Наличие разнообразных гигиенических присоединений
  • 2-проводный 4…20 мА

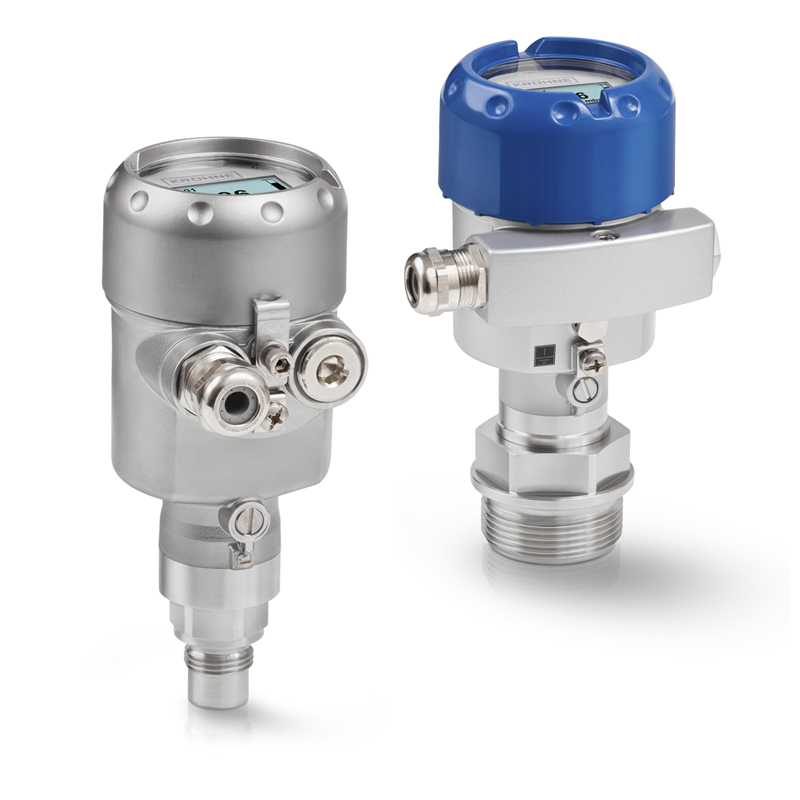

OPTIBAR PC 5060

Преобразователь давления для измерения рабочего давления и уровня среды в применениях с повышенными требованиями

  • Прочная конструкция с устойчивой к коррозии и абразивному воздействию керамической мембраной
  • 25 мбар…100 бар; макс. +150°C
  • Различные резьбовые, фланцевые, гигиенические и прочие присоединения
  • 2-проводный, 4…20 мА, HART®, FF, Profibus-PA

OPTIBAR PM 3050

Преобразователь давления для измерения давления и уровня в стандартных применениях

  • Компактная конструкция с утопленной мембраной из нержавеющей стали и опционально доступным дисплейным модулем
  • 0,1…100 бар
  • Резьба: G1⁄2, 1⁄2 NPT (наружная, внутренняя)
  • 2-проводный 4…20 мА/HART®

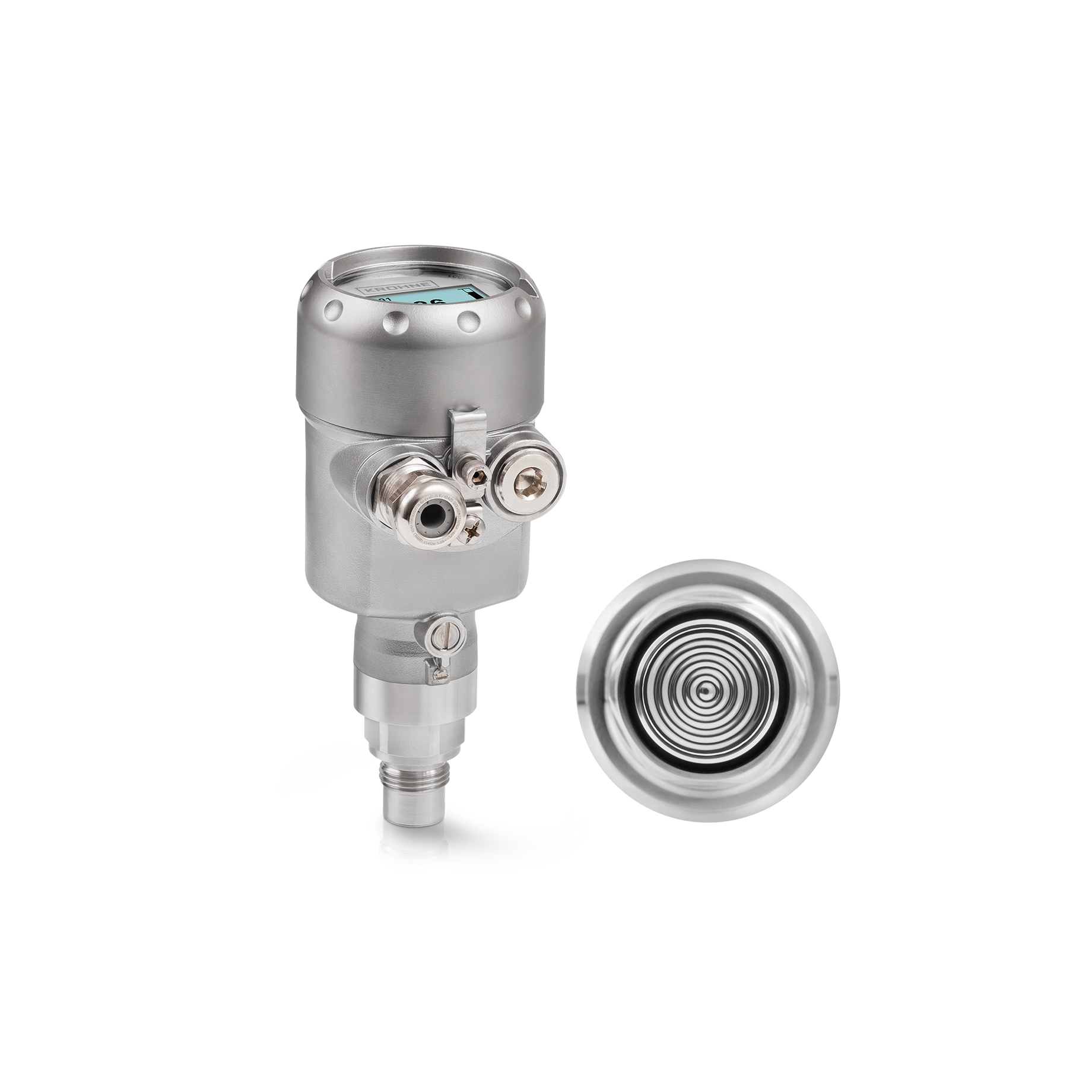

OPTIBAR PM 5060

Преобразователь давления для измерения рабочего давления и уровня

  • Прочная конструкция с полностью сварной металлической мембраной, подходящей для работы при высоком давлении и в соответствии с гигиеническими требованиями
  • 100 мбар…1000 бар
  • Различные резьбовые, фланцевые, асептические и прочие присоединения
  • 2-проводный 4…20 мА/HART®, FF, Profibus-PA

OPTIBAR DP 7060

Преобразователь дифференциального давления для измерения расхода, уровня, перепада давления, плотности и уровня раздела фаз

  • Высокотехнологичный преобразователь дифференциального давления со встроенным измерением давления рабочей среды в трубопроводе
  • Диапазон измерения: 30 мбар…16 бар; давление в трубопроводе: до 160 бар
  • Базовая погрешность ±0,065%
  • 2-проводный, 4…20 мА/HART®, FF, Profibus-PA

Температурные датчики

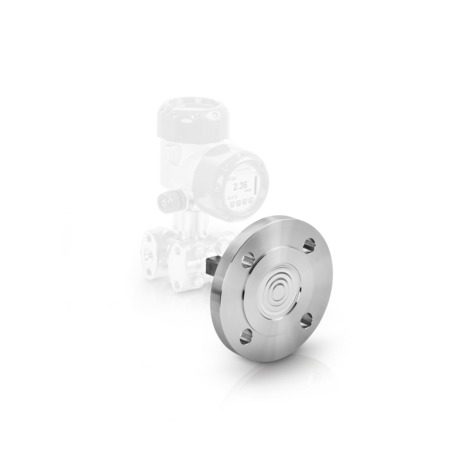

OPTIBAR DSD 3100

Мембранный разделитель с фланцевой конструкцией и опционально доступным удлинителем

  • Непосредственное крепление к преобразователю дифференциального давления OPTIBAR DP 7060
  • Фланец: DN50…100 / 2…4"; макс. PN63 / ASME класс 300
  • До +250°C / +482°F
  • Контактирующие с измеряемой средой материалы, подходящие для агрессивных, коррозионно-активных, вязких, затвердевающих или абразивных веществ

OPTIBAR DSD 3110

Мембранный разделитель с фланцевой конструкцией и опционально доступным удлинителем

  • Крепление с помощью капиллярной трубки к преобразователю дифференциального давления OPTIBAR DP 7060
  • Фланец: DN50…100 / 2…4"; макс. PN63 / ASME класс 300
  • До +400°C / +752°F
  • Контактирующие с измеряемой средой материалы, подходящие для агрессивных, коррозионно-активных, вязких, затвердевающих или абразивных веществ

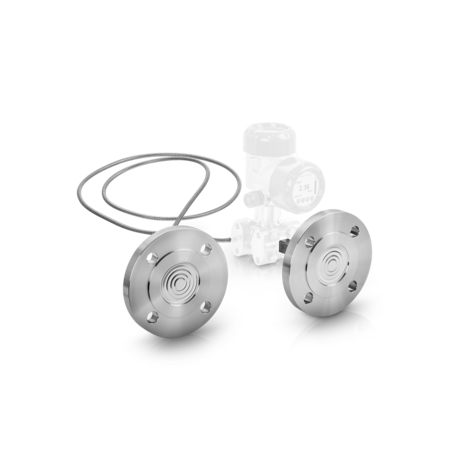

OPTIBAR DSD 3210

Мембранный разделитель с фланцевой конструкцией и опционально доступным удлинителем

  • Непосредственное крепление и крепление с помощью капиллярной трубки к преобразователю дифференциального давления OPTIBAR DP 7060
  • Фланец: DN50…100 / 2…4"; макс. PN63 / ASME класс 300
  • До +400°C / +752°F
  • Контактирующие с измеряемой средой материалы, подходящие для агрессивных, коррозионно-активных, вязких, затвердевающих или абразивных веществ

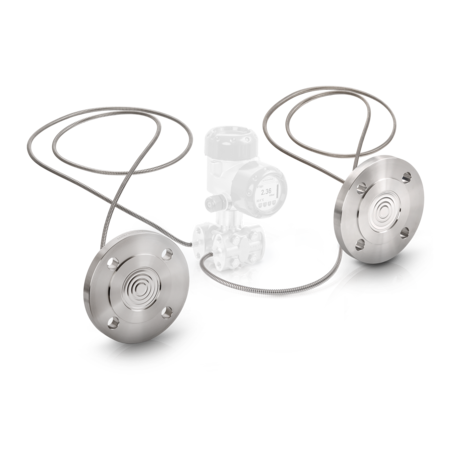

OPTIBAR DSD 3220

Мембранный разделитель с фланцевой конструкцией и опционально доступным удлинителем

  • Крепление с помощью 2 капиллярных трубок к преобразователю дифференциального давления OPTIBAR DP 7060
  • Фланец: DN50…100 / 2…4"; макс. PN63 / ASME класс 300
  • До +400°C / +752°F
  • Контактирующие с измеряемой средой материалы, подходящие для агрессивных, коррозионно-активных, вязких, затвердевающих или абразивных веществ

Датчики перепада давления


OPTIBAR MR 4300

Измерительный участок в сборе с измерительной диафрагмой, угловыми штуцерами отбора давления и кольцевыми камерами

  • Предварительная полная сборка с измерительной диафрагмой, трубами, прямыми участками на входе/выходе, технологическими присоединениями
  • Типоразмер: DN15…100 / 1⁄2…4"; до PN100 / ASME класс 1500
  • Температура: макс. +400°C
  • Материал: 1.4404 / 316L

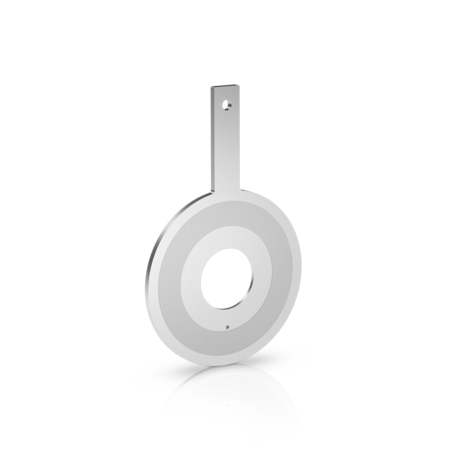

OPTIBAR OP 1100

Диафрагма с уплотнительной поверхностью RF

  • Для монтажа между измерительными фланцами (ASME 16.36, 16.5, 16.47 A)
  • Типоразмер: 1⁄2…24"; до ASME класс 2500
  • Температура: до +450°C
  • Материал: 1.4404 / 316L

OPTIBAR OP 1110

Диафрагма с уплотнительной поверхностью RTJ

  • Для монтажа между измерительными фланцами (ASME 16.36, 16.5)
  • Типоразмер: 1…24"; до ASME класс 2500
  • Температура: до +450°C
  • Материал: 1.4404 / 316L

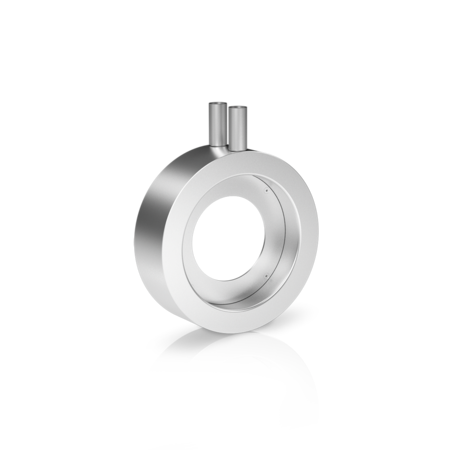

OPTIBAR OP 3100

Диафрагма с плоской уплотнительной поверхностью и угловыми штуцерами отбора давления

  • Раздельная конструкция с опорным кольцом и опционально доступным отсечным клапаном
  • Типоразмер: DN50…600; до PN100
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

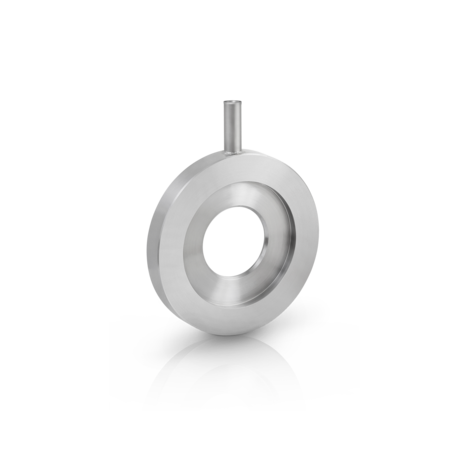

OPTIBAR OP 3200

Диафрагма с плоской уплотнительной поверхностью и угловыми штуцерами отбора давления

  • Компактная конструкция с опорным кольцом, фланцем и опционально доступным клапанным блоком
  • Типоразмер: DN50…600; до PN100
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

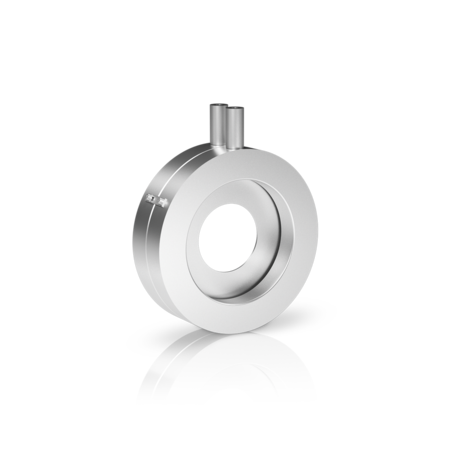

OPTIBAR OP 4100

Диафрагма с кольцевой камерой и угловыми штуцерами отбора давления

  • Раздельная конструкция с опционально доступными отсечными клапанами для установки между стандартными фланцами (EN 1092-1)
  • Типоразмер: DN50…600; до PN100
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

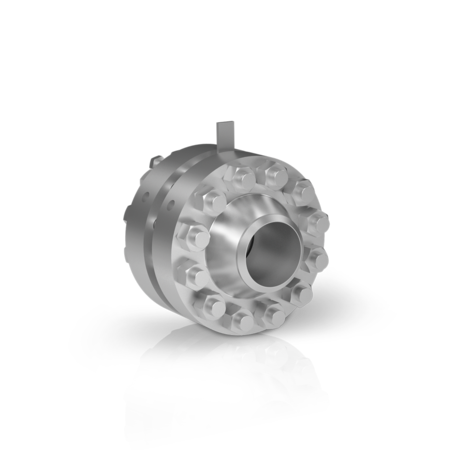

OPTIBAR OP 5100

Диафрагма в сборе с измерительными фланцами (ASME 16.36)

  • С уплотнительной поверхностью RF и фланцевыми штуцерами отбора давления
  • Типоразмер: 1…24"; до ASME класс 2500
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

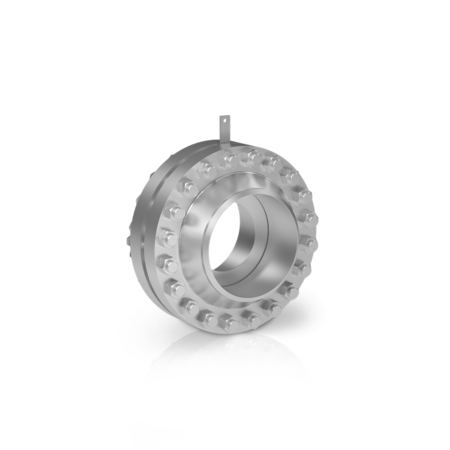

OPTIBAR OP 5110

Диафрагма в сборе с измерительными фланцами (ASME 16.36)

  • С уплотнительной поверхностью RTJ и фланцевыми штуцерами отбора давления
  • Типоразмер: 1…24"; до ASME класс 2500
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

OPTIBAR PT 1000

Усредняющая трубка Пито с несколькими чувствительными к воздействию точками измерений

  • Конструкция, обеспечивающая низкие потери давления; от базовых до специальных версий
  • Возможность использования при низких и высоких температурах (-200…+1000°C); макс. 160 бар
  • Для трубопроводов номинальным диаметром DN50…2000 / 2…80" (больше по запросу)
  • Материал: 1.4404 / 316L

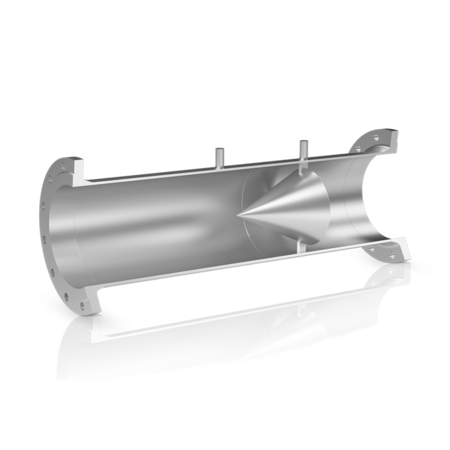

OPTIBAR MR 6300

Измерительный участок в сборе c коническим датчиком перепада давления и одинарными штуцерами отбора давления

  • Полностью смонтированная закрытая трубная конструкция
  • До +400°C
  • Типоразмер: 4…24"
  • Материал: 1.4404 / 316L
